電氣防火限流式保護器（帶故障電弧探測功能）在小區電瓶車充電區的應用方案

2022年3月4日凌晨兩點左右在上海寶山區某小區電瓶車充電區著火。事發時電瓶車充電區燃起熊熊大火，有許多非機動車已經被燒成了殘骸，而緊貼著這些電瓶車停靠的區域，有一些停在附近的轎車也受到波及。

消防部門接報后，派出消防車到場，經消防隊員現場撲救，明火被完全撲滅，所幸火災未造成人員傷亡。不過，現場約有20余輛非機動車被燒毀。停在非機動車停車區邊的轎車受到殃及，有車輛受損。目前，確切起火原因正在調查中。

如何防范電動車火災

1.遠離易燃易爆物品

電動車在充電時，不在客廳或樓梯間、走道內充電，在其他地方充電時要仔

細檢查并清理附近堆放的易燃可燃物品，以防電動車在起火時引燃附近的物品，造成更大的火災。

2.不隨意改裝電動車

一輛電動車的壽命一般為3到4年，如果超期使用，電氣線路和電瓶會出現

老化故障等情況，如果再加裝音響、照明或者加裝電瓶，就很容易造成線路過負荷，引發火災。

3.加強日常自查自檢

在日常使用中，加強對電動車的線路、電器元件等方面的檢查，防止接觸不良引起打火、發熱，避免線路老化、磨損而造成漏電、接觸不良或短路等故障發生。

4. 安裝電氣防火限流式保護器（帶故障電弧探測功能）

電氣防火限流式保護器（帶故障電弧探測功能）可以實時準確檢測出用電回路的電流，并能以微秒級速度快速限制短路電流以實現滅弧保護，并集電壓、電流、頻率、漏電、溫度、故障電弧檢測等多種功能于一體，且具有智能化分析能力的新型用電安全監控保護裝置。當供電回路發生電氣故障時，保護器能發出聲光報警信號并能上傳至云后臺及時提醒用戶檢查故障，排除可能發生的電氣隱患，防止事故發生。

電氣防火限流式保護器，是針對金屬性短路的一個保護，可有效克服傳統斷路器、空氣開關存在的短路電流大、切斷短路電流時間長、短路時產生的電弧火花大，以及使用壽命短等弊端。發生短路故障時，電氣防火限流式保護器能以微秒級速度快速限制短路電流以實現滅弧保護，從而能顯著減少電氣火災事故，保障使用場所人員和財產的安全。

故障電弧探測是專門辨別出“壞弧”，并報警的探測設備。電弧俗稱“電火花”，又叫“打火”，是一種氣體放電現象，由于電場過強，使得電流通過了正常狀態下某些絕緣介質(例如空氣)所產生的瞬間發光發熱的自然現象。線路上的電弧可分為兩種，一種是正常的操作弧，稱“好弧”；另一種是故障電弧，稱“壞弧”。好弧”是指電機旋轉（如電鉆、吸塵器等）產生的電弧。當然，人們開關電器、插拔電器時產生的弧也屬于“好弧”。“壞弧”即故障電弧，

常見的故障電弧有：串聯電弧，并聯電弧，對地電弧。

1）接地故障電弧

在電氣線路短路火災中，接地故障電弧引起的火災遠遠多于帶電導體間故障電弧引起的火災。首先，接地故障的概率遠遠大于帶電導體之間短路的概率。由于工作接地性故障進行電弧發生時，電流波形會發生畸變且故障電弧電流時有時無，導致企業剩余電流式探測器已經無法及時準確可靠地檢測到該類系統故障。

2）串聯故障電弧

電氣連接點在電氣連接、機械強度和保護措施三個方面是最薄弱或最容易發生故障的，直接導致電弧或發熱，進而引發電氣火災。當一條線路發生串聯故障電弧時，線路內的剩余電流不變，使得電氣火災監測系統無法監測故障電弧。

⑶帶電導線間平行故障電弧。

電氣控制線路的兩線芯相互之間接觸而短路時，線芯未焊死而融化成團，兩熔化形成金屬團收縮脫離時可能通過建立一個電弧。在并聯電弧初期，由于電弧阻抗大、電壓降低，故障電流受到限制，線路上的斷路器不能可靠運行和及時切斷電源，導致電弧連續存在。

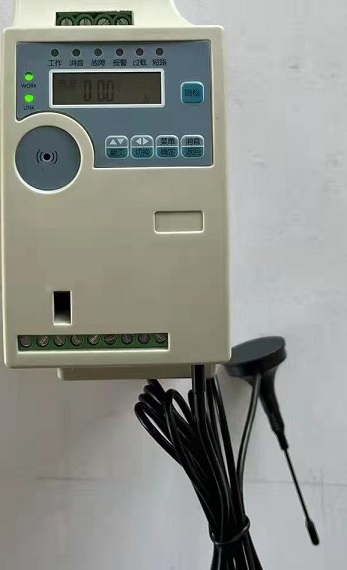

功能特點：

·微秒級極速限流保護

·過負荷保護

·過溫保護

·實時檢測用電回路的電壓、電流、頻率、漏電、溫度、故障電弧監測

·中文液晶顯示，顯示信息直觀豐富

·控制保護功能（可遙控、也可手動控制）

·傳感器故障聲、光報警

·被監測參數越限聲、光報警

·一鍵消音（新的報警自動重新啟動）

·自檢功能（對裝置自身功能檢測）

·GPRS/WIFI/RS485通訊，實現遠程監控

·體積小巧安裝方便（標準導軌式安裝）

·有WIFI--家用也方便

主要技術參數：

·工作電源：AC220V/50Hz

·額定電流：63A MAX（10-63A可設定）

·限流保護時間：<150us

·過負荷保護時間：3-60秒可設定

·過溫保護：75℃

·故障電弧響應：1秒內≥14 個半波

·顯示方式：LCD中文液晶、LED指示燈

·報警方式：聲光報警

·參數設定：按鍵設定

·通訊方式：GPRS/WIFI/RS485

·使用環境溫度：-10℃～55℃

·相對濕度：10%RH～93%RH(非凝露)

·外殼防護等級：IP30

·安裝方式：導軌式(35mm)

·設備尺寸：69mm*133mm*122mm
